Ein weiteres LoRaWAN®-Modul für das
GPS-Tracking: ELV-LW-GPS2.
Der Baustein ist der Nachfolger des
ELV-LW-GPS1.
Die Abkürzung LoRaWAN® steht für Long Range Wide Area Network und ist ein Low-Power-Wireless-Netzprotokoll auf der Ebene der Vermittlungsschicht im OSI-Modell. Die Spezifikationen werden von der
LoRa Alliance festgelegt.
LoRaWAN®-GPS-Tracker-Modul von ELV (ELV-LW-GPS2) Foto: Harry Kellner
Das GPS-Modul ist ein Stand-alone-GPS-Tracker, vielseitig einsetzbar und ein eigenständiges, komplett einsatzfähiges Ortungssystem, das aus einem Beschleunigungssensor, einem Kontaktinface, einem GNSS-Modul zur Positionsbestimmung und einem LoRaWAN®-Modul besteht. Das Modul versendet die ermittelten Daten über LoRaWAN®, das frei von Folgekosten ist und bereits große Areale in vielen Ländern abdeckt. Gegenüber GSM-Trackern spart der Anwender hier Verbindungs- und Nutzungsentgelte und sichert sich dauerhaften Betrieb.
Der integrierte Beschleunigungssensor registriert je nach Konfiguration eine Bewegung oder Stillstand der Platine und aktiviert die Positionsbestimmung über das GNSS-Modul sowie die Aussendung der Daten via LoRaWAN®. Zusätzlich kann ein Kontaktinterface die Positionsbestimmung und die Übertragung auslösen.
Das Modul ist eigenständig betreibbar und benötigt lediglich eine Betriebsspannung von 2 - 5.5 V.

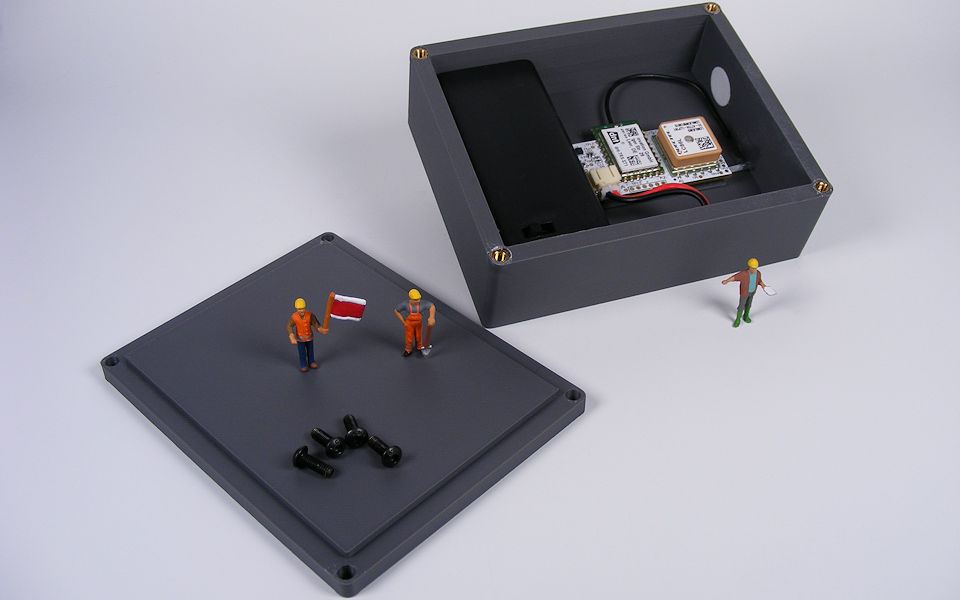

Gehäuse für das LoRaWAN-GPS-Tracker-Modul ELV-LW-GPS2 Foto: Harry Kellner
Da ELV kein Gehäuse für das GPS-Modul anbietet, habe ich meinen 3D-Drucker mit einer STL-Datei
von Tinkercad gefüttert und ein Gehäuse für den Batteriehalter (2x AA) und das Modul gedruckt.

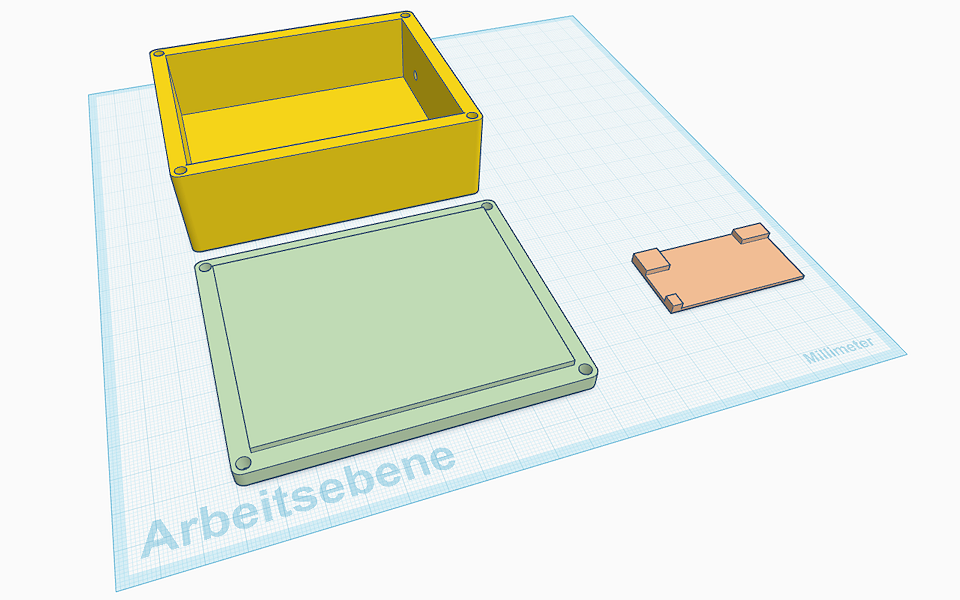

Tinkercad-Datei für das Gehäuse Screenshot: Harry Kellner
Die Bausteine für LoRaWAN® bieten eine faszinierende Kombination aus Funk- und Netzwerktechnologie, die mit wenig Energie Daten über weite Strecken in einem lizenzfreien Frequenzband übertragen und z.B. über das LoRaWAN®-Netzwerk The Tings Stack abgerufen werden können.
Eine sehr gute Darstellung der LoRa-Technik und einiger LoRa-Komponenten, sowie auch die Modul-Komponenten, findet man im YouTube-Kanal des Technik-Blogs AEQ-Web von Alexander Egger - sehr empfehlenswert.
Weitere Informationen gibt es hier und natürlich auch bei ELV.
